Zmiana konstrukcyjna turbosprężarki w VW T6, T6.1
Zmiana konstrukcyjna turbosprężarek R2S VW T6 / T6.1
W pojazdach z silnikami 2.0 TDI stosowanych w VW T6/T6.1, wprowadzono zmianę konstrukcyjną odgałęzienia EGR w kolektorze wydechowym (patrz rys. 1).
Starsza wersja turbosprężarki została wycofana - obecnie dostępna jest wyłącznie nowa wersja turbosprężarki R2S.Jeżeli montowana jest nowa wersja turbosprężarki w miejscu, gdzie wcześniej była zamontowana wersja starsza, wymagane jest użycie dodatkowych elementów montażowych. Elementy te nie są dołączone do turbosprężarki i należy je zamówić oddzielnie.

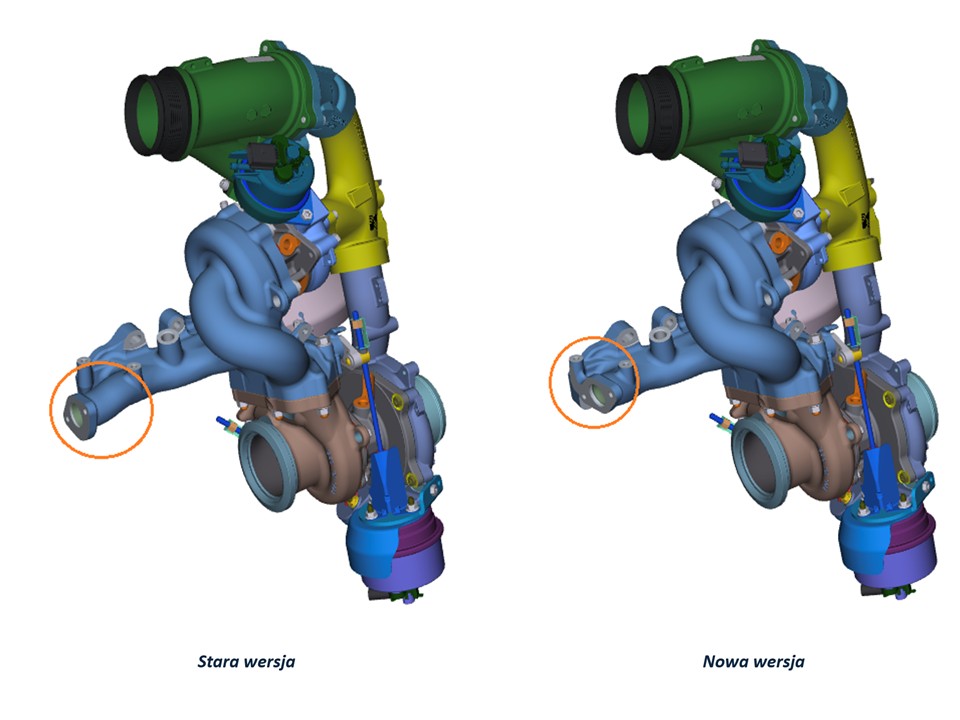

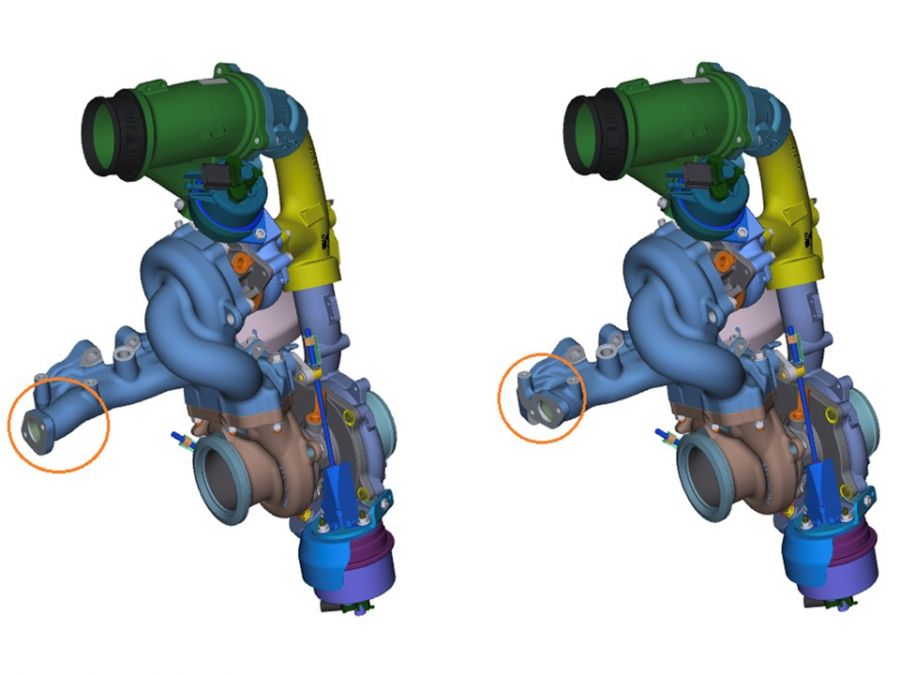

Rys. 1. Porównanie wersji układu (stara / nowa) - różnica w obszarze odgałęzienia EGR zaznaczona okręgiem.
Silniki i turbosprężarki objęte zmianą
| Wersja | Pojazd | Kod Silnika | Data Produkcji | R2S System BW PNs | R2S System VW PNs | R2S System MAN PNs | HP Stage BW PNs | HP Stage VW PNs | HP Stage MAN PNs |
| Stara | VW T6/T6.1 150 kW | CXEB | do 12.08.2018 | 10009700191 10009700206 10009700234 10009700273 10009710205 | 03N145701C 03N145701F 03N145703E 03N145703G 03N145703M | - | 16359710023 | 03N198701A | - |
| Nowa | VW T6/T6.1 146-150 kW | CXEB/CXEC | od 13.08.2018 | 10009700286 10009700376 10009700383 | 03N145703N 03N145704C 03N145704L | - | 16359710033 16359710049 | 03N198701P 03N145713B | - |
Wymagane dodatkowe elementy montażowe (numery OEM)
Poniższe numery dotyczą elementów potrzebnych do dopasowania nowej wersji turbosprężarki do starszej konfiguracji kolektora/EGR. Zalecamy weryfikację doboru po VIN (w zależności od wersji pojazdu i skrzyni biegów).
| Element | Ilość | VW T6/T6.1 |
| Blacha (poz. 5) | 1 | 03N145811B |
| Śruba kołnierzowa M6x8 (poz. 6) | 2 | N10688402 |
| Uszczelka (poz. 9 i 16) | 2 | 03L131547P |
| Rura łącząca (poz. 10) | 1 | 04L131521BF |
| Śruba imbusowa M8x20 (poz. 12) | 2 | N91026802 |
| Śruba imbusowa M8x22 (poz. 13) | 2 | N91046101 |
Rys. 2. Schemat elementów adaptacyjnych wymaganych przy montażu (pozycje: 5, 6, 9, 10, 12, 13, 16).
Zalecenia
- Przed montażem zweryfikuj wariant pojazdu (model i skrzynia biegów).
- Numery części traktuj jako referencyjne – zalecamy potwierdzenie doboru po VIN.
- Elementy montażowe należy zamówić oddzielnie (OE / dostawca części) – nie są częścią zestawu turbosprężarki.
Źródło rysunków i danych: biuletyn techniczny producenta BORGWARNER (Info No. S02B2023, 22.02.2023)
